Si trabajas en moldeo rotacional, ya lo habrás experimentado: la materia prima no ha cambiado, el molde no ha cambiado, y sin embargo los problemas siguen apareciendo en tus productos. Burbujas en la superficie, vacíos en el interior, alabeo y deformaciones tras el enfriamiento, espesor de pared irregular... las tasas de material defectuoso se mantienen obstinadamente altas.

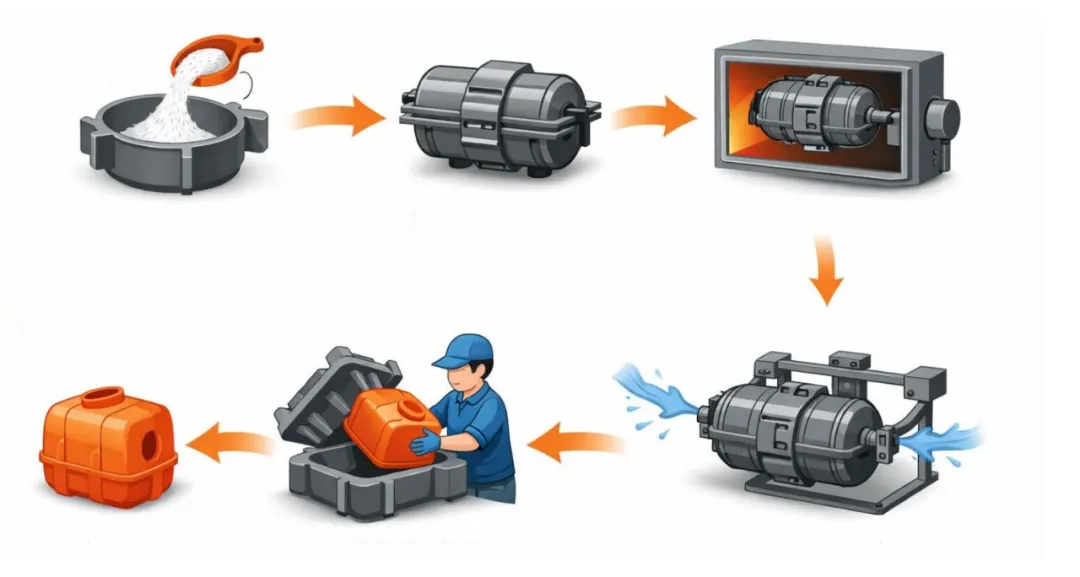

Los productos plásticos huecos aparentemente sencillos implican en realidad múltiples pasos del proceso: calentamiento, rotación, fusión y enfriamiento. A diferencia del moldeo por inyección o el moldeo por soplado, el moldeo rotacional no utiliza extrusión a alta presión. Los parámetros del proceso son mucho más sensibles: incluso ligeras desviaciones en la temperatura, la velocidad de rotación o el ritmo de enfriamiento pueden provocar defectos y problemas de calidad.

Entre estos, las burbujas/vacíos, el espesor de pared desigual y el alabeo —las tres categorías principales de defectos— representan más del 65% de todos los problemas de calidad. Basándose en la experiencia práctica en fábricas, este artículo analiza las causas profundas de cada defecto y ofrece soluciones prácticas y aplicables.

1. ¿Burbujas y vacíos en tus productos? Esto es lo que realmente ocurre

Mucha gente asume que las burbujas se deben simplemente a una materia prima húmeda. En realidad, hay tres causas diferenciadas:

1. Atrapamiento de aire en el polvo:

A medida que el polvo de PE cae y se calienta dentro del molde, el aire queda atrapado en los espacios entre las partículas de polvo. Si este aire no puede escapar antes de que el fundido se solidifique, queda sellado dentro del plástico, formando microburbujas distribuidas de forma uniforme con diámetros inferiores a 0,5 mm.

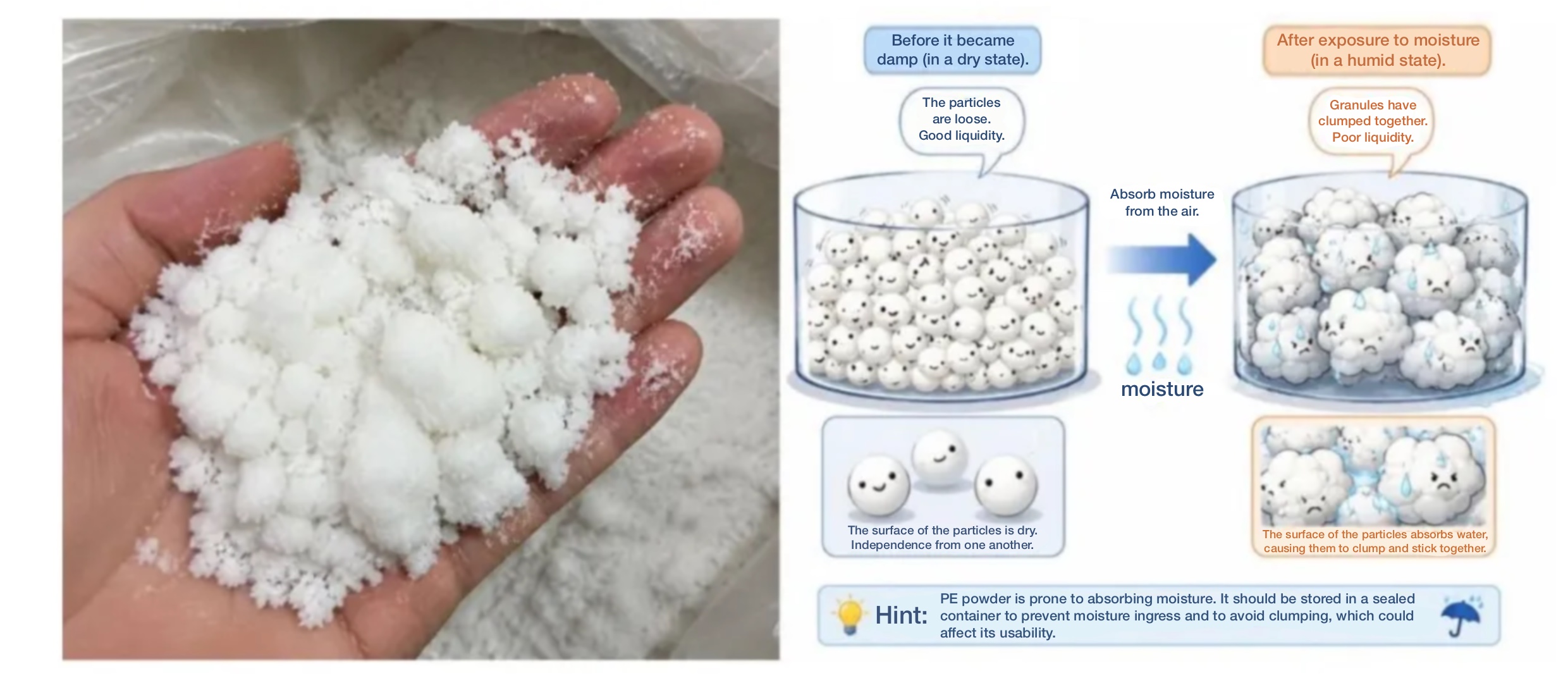

2. Humedad y volatilización de aditivos:

Cuando el polvo de PE absorbe humedad, el agua se vaporiza a alta temperatura, creando grandes vacíos de más de 2 mm de diámetro. La industria tiene un consenso claro: el contenido seguro de humedad para el polvo de moldeo rotacional de PE debe mantenerse por debajo del 0,02%. Cuando el contenido de humedad supera el 0,05%, la tasa de defectos por burbujas se triplica, lo que hace extremadamente difícil la producción en serie consistente.

3. Degradación térmica del material:

Las temperaturas de calentamiento excesivamente altas rompen las cadenas moleculares del polietileno, liberando gases traza que forman burbujas densas tipo alfiler, al tiempo que reducen la tenacidad del producto.

Soluciones fáciles para evitar estos problemas:

1. Controlar la temperatura de calentamiento: el rango adecuado para el PEAD es de 180–200 °C, y para el PELBD de 190–210 °C. Para piezas de pared gruesa, reducir la temperatura entre 5–10 °C para evitar el sobrecalentamiento; para piezas de pared delgada, aumentarla ligeramente para garantizar la fusión completa.

2. Mantener un tiempo de calentamiento razonable, siguiendo el principio de «mantenimiento breve tras fusión completa».

3. Secar el polvo a 70–80 °C durante 2–4 horas antes de la producción para controlar estrictamente el contenido de humedad.

4. Optimizar la proporción de velocidad de rotación biaxial para garantizar una distribución uniforme del material, lo que facilita la evacuación natural del gas.

5. Para productos de pared gruesa (espesor de pared superior a 10 mm), combinar la desgasificación al vacío durante la fase de fusión para una reducción significativa de burbujas.

2. ¿Variación severa del espesor de pared? Identifica las causas para optimizar fácilmente

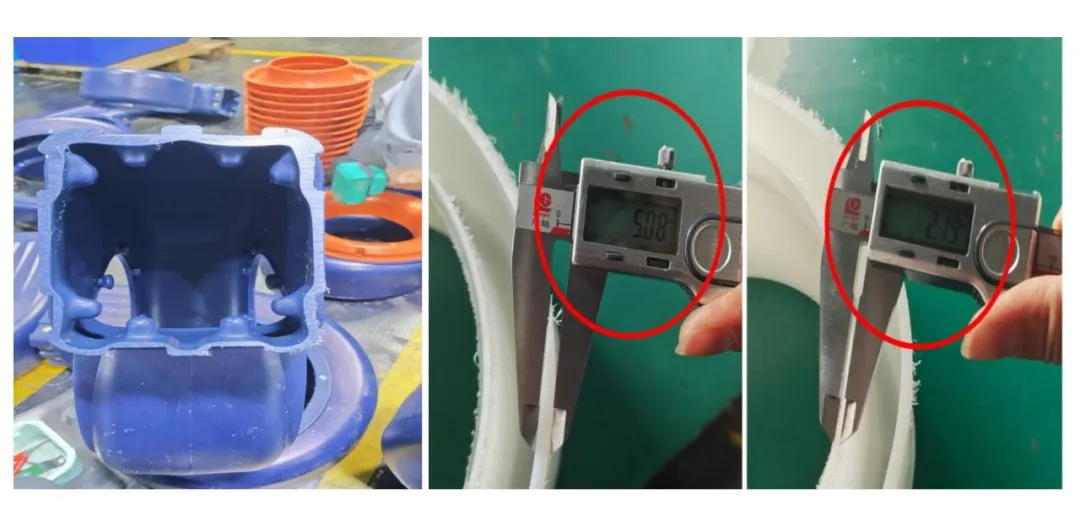

El espesor de pared desigual es el problema más extendido en la industria del moldeo rotacional. Las causas principales se agrupan en cuatro categorías:

1. Proporción de velocidad de rotación no razonable: el flujo del material se desequilibra, provocando acumulación local en algunas zonas y escasez en otras.

2. Calentamiento desigual del molde: las esquinas, los rebajes y las protuberancias tienen diferente conductividad térmica, lo que resulta en un espesor de adhesión del fundido inconsistente.

3. Diseño rígido del producto: demasiadas esquinas afiladas y ranuras profundas dificultan que el polvo se adhiera uniformemente al molde.

4. Tiempo de mantenimiento insuficiente tras la fusión: la baja fluidez del fundido impide la cobertura completa de la superficie interior del molde.

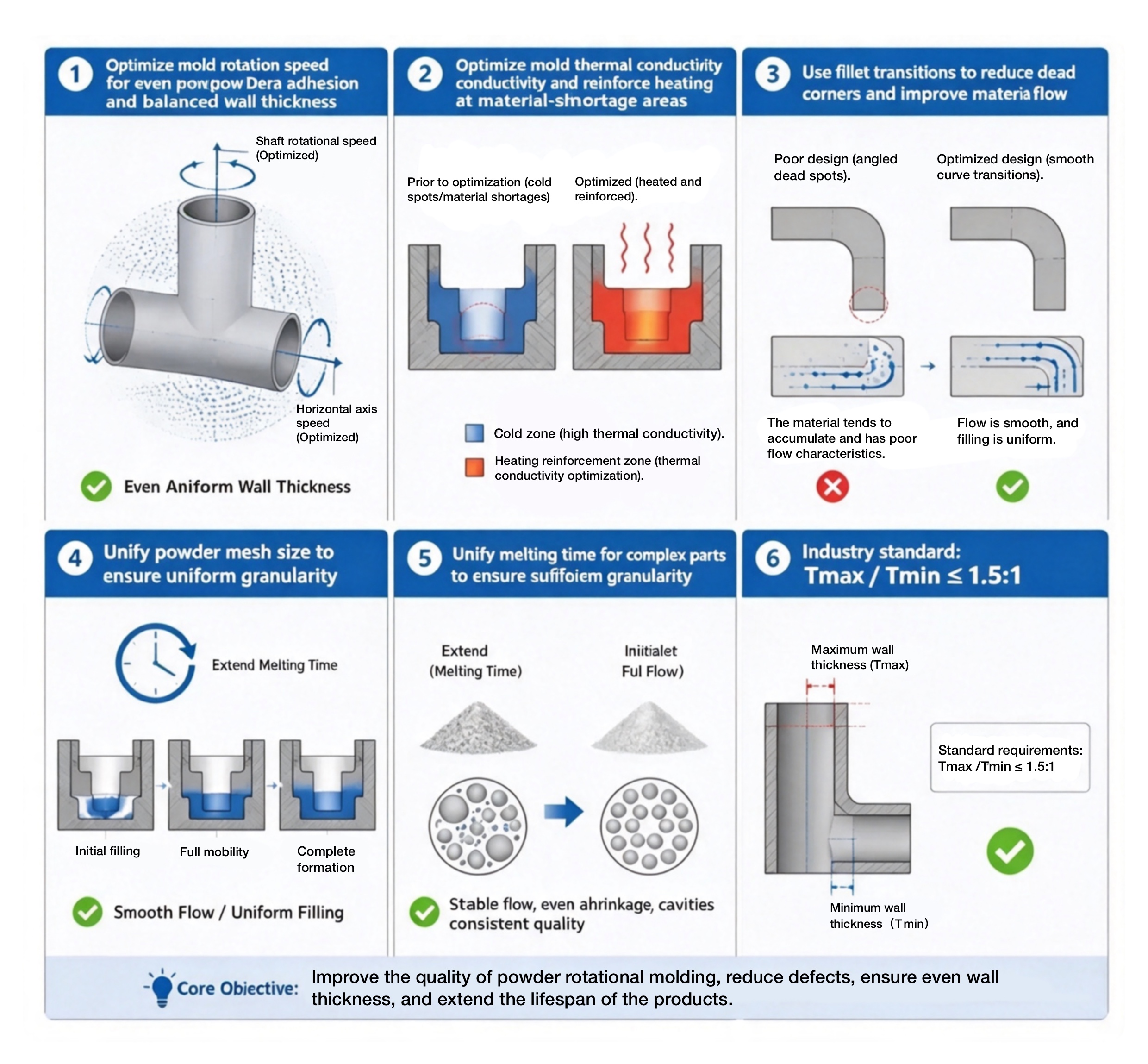

Cómo ajustar y mejorar:

1. Optimizar las velocidades de rotación de los ejes horizontal y vertical en función de la geometría del producto para garantizar una adhesión uniforme del polvo, equilibrando el espesor de pared desde el origen.

2. Mejorar la estructura de conductividad térmica del molde y añadir calentamiento selectivo donde el material sea insuficiente.

3. Priorizar transiciones redondeadas en el diseño del producto, minimizando las esquinas afiladas para mejorar el flujo del material.

4. Para productos complejos, ampliar el tiempo de fusión para dar al fundido tiempo suficiente para fluir y formarse.

5. Estandarizar el tamaño de partícula del polvo para garantizar una consistencia uniforme de los gránulos.

6. Estándar de la industria: la relación entre el espesor de pared máximo y el mínimo debe mantenerse dentro de 1,5:1.

3. ¿Alabeo y deformación? La causa raíz es la contracción desequilibrada

Cuando los productos de moldeo rotacional se alabean, retuercen o cambian de dimensión, no es un problema del molde: la causa principal es la contracción desigual.

Durante el enfriamiento, el plástico se contrae de forma natural. Cuando diferentes zonas de un producto se enfrían a distintos ritmos, la contracción varía, creando tensiones residuales internas. Una vez desmoldada la pieza, esta tensión se libera, provocando alabeo, marcas de contracción y distorsión dimensional.

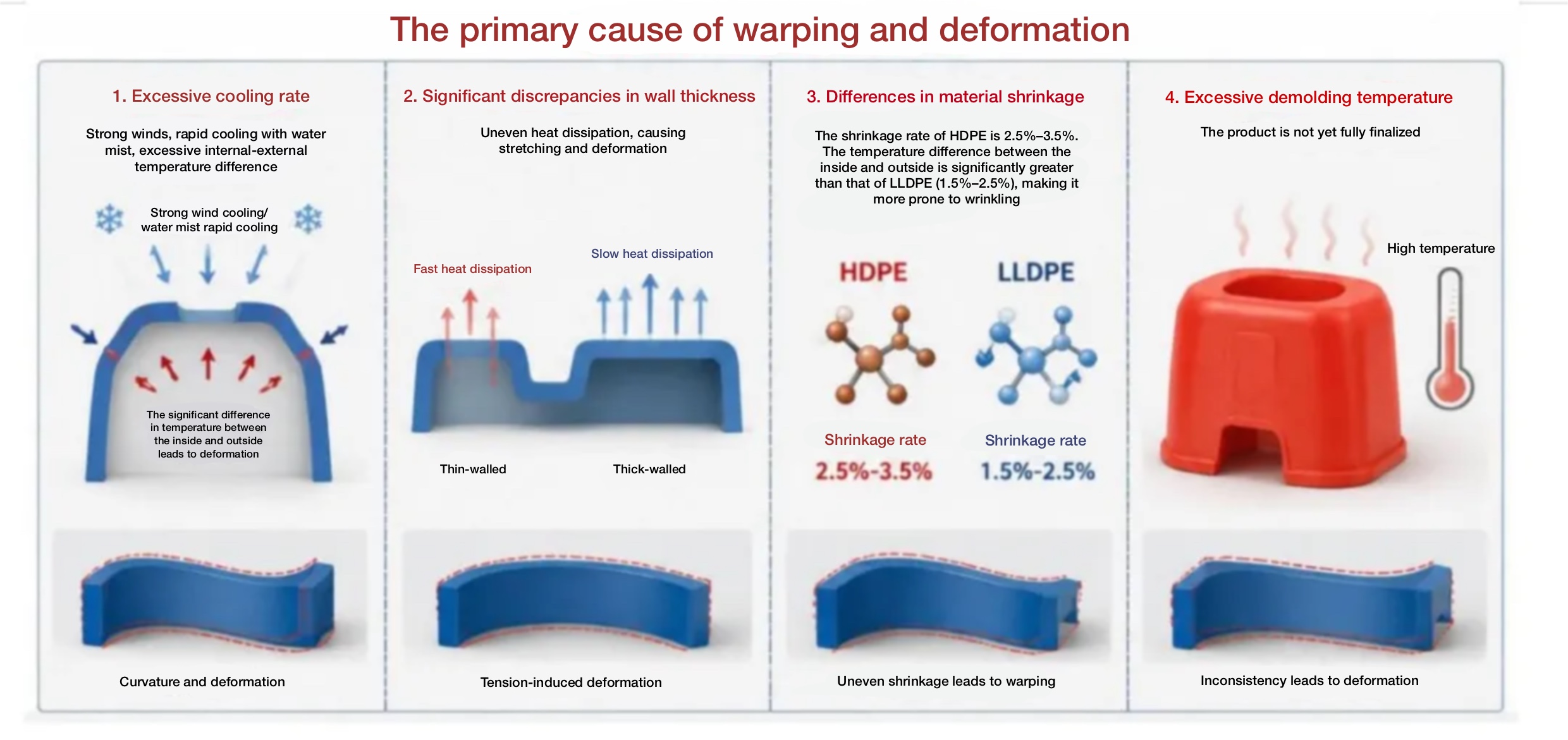

¿Qué condiciones son más propensas a causar alabeo?

1. Enfriamiento demasiado rápido: un enfriamiento agresivo por aire o un choque térmico con niebla de agua crea diferencias de temperatura interna-externa excesivas.

2. Grandes diferencias de espesor de pared: la disipación de calor desigual provoca distorsión por fuerzas de tracción diferenciales.

3. Diferencias de contracción del material: el PEAD tiene una tasa de contracción del 2,5%–3,5%, superior a la del PELBD del 1,5%–2,5%, lo que lo hace más propenso al alabeo.

4. Desmoldado a temperatura demasiado alta: el producto no se ha consolidado completamente.

Cómo resolver el alabeo:

1. Adoptar un enfriamiento gradual por etapas: enfriamiento lento primero para la consolidación (tasa de enfriamiento de 5–8 °C/min), luego acelerar moderadamente una vez que la temperatura descienda a 100–120 °C, y desmoldar en el rango de 80–90 °C.

2. Diseñar moldes y productos con espesor de pared uniforme siempre que sea posible, minimizando estructuralmente el riesgo de alabeo.

3. Para productos con tolerancias de apariencia exigentes, preferir resina PELBD de baja contracción.

4. Para piezas grandes, utilizar accesorios de consolidación tras el desmoldado y permitir el enfriamiento completo antes de liberar.

Conclusión: la confianza en la calidad viene de dominar cada detalle del proceso de moldeo rotacional

En cualquier oficio, la excelencia comienza con comprender los fundamentos. La confianza en la calidad viene de dominar cada detalle del proceso de moldeo rotacional.

Las burbujas, el espesor de pared desigual y el alabeo pueden parecer tres defectos separados, pero todos comparten las mismas causas subyacentes: transferencia de calor desigual, contracción desigual y flujo de material desigual. Comprendiendo los principios de moldeo y apoyándose en un control de proceso estandarizado —en lugar de ajustar ciegamente los parámetros por experiencia—, las tasas de defectos para productos estándar pueden mantenerse consistentemente por debajo del 1%, e incluso las piezas complejas e irregulares pueden mantenerse por debajo del 3%, muy por debajo de la media de la industria.

Hacer bien el moldeo rotacional requiere más que entender el principio de moldeo: significa comprender la lógica subyacente del diseño del producto, la estructura del molde y la configuración de la máquina.

Wenling Rising Sun Rotomolding (Wenling Rising Sun Rotomolding) lleva más de dos décadas profundamente comprometida con la industria del moldeo rotacional, construyendo una cadena de suministro completa que abarca equipos de moldeo rotacional, desarrollo de moldes y fabricación de productos personalizados. Podemos realizar todo tipo de pedidos de equipos de moldeo rotacional, moldes y productos personalizados, así como proporcionar soporte técnico que incluye ajuste de procesos y resolución de defectos.

Respaldados por años de experiencia práctica en producción, mantenemos un control de proceso completo: desde el diseño del producto y la optimización del molde hasta la depuración del proceso, reduciendo los defectos de moldeo desde el origen y ayudando a los clientes a disminuir las tasas de material defectuoso manteniendo una calidad de producto constante.

Profundamente arraigados en el moldeo rotacional, comprometidos con la artesanía. Seguimos comprometidos a compartir nuestra experiencia y conocimientos técnicos acumulados en moldeo rotacional. Los colegas de la industria son bienvenidos a intercambiar ideas, y aquellos con necesidades de equipos, moldes o productos personalizados pueden contactarnos por mensaje o dejar un comentario. Las visitas a las instalaciones también son siempre bienvenidas.

Email: info@risingsunroto.com

Website: www.risingsunroto.com

Address: No. 188 Xinghuo Avenue, Songmen Town, Wenling City, Taizhou, Zhejiang, China
